基膜作為涂層的承載基體，其表面理化性能直接主導涂覆效果與最終產品的綜合品質。底涂技術作為調和基膜與功能涂層界面適配性的關鍵支撐手段，借助表面改性修飾、機械錨固咬合及化學鍵合交聯等多重作用路徑，成功破解了界面附著力薄弱、涂層缺陷頻發等行業核心痛點，已在光學膜防眩光處理、鋰電池隔膜功能涂覆、柔性顯示透明導電層制備及包裝材料阻隔涂層加工等高端制造場景中實現規模化應用。本文結合底涂技術的作用機理、材料適配特性與實操案例，系統拆解其核心邏輯與全流程工藝優化方案。

一、底涂技術的核心原理與作用機制

底涂技術的核心要義的是構建一層兼具雙向適配性的界面過渡層，精準彌補基材表面微觀瑕疵、化學惰性強等固有短板。底涂劑憑借獨特的兩親性分子構型發揮效能：一端可通過共價鍵、配位鍵等化學鍵合形式，或范德華力、氫鍵等物理作用牢牢錨定在基材表面，推動界面分子間的相互擴散與融合滲透；另一端則能與后續涂層材料形成熱力學相容體系，或發生特異性化學反應，搭建起穩固的界面連接架構，同時填充基材表面的細微劃痕與孔隙，調節表面極性以強化涂層的鋪展潤濕性。

其核心功能集中體現在四個維度：一是強化界面結合力，通過化學鍵合與物理錨固的協同作用，使涂層附著力實現3至5倍的躍升，從根源上規避涂層脫落、起皮問題；二是提升涂層均一性，借助底涂層填補基材表面缺陷，在鈣鈦礦太陽能電池制備等場景中，可將涂層厚度波動控制在±2μm范圍內，為功能性能優化奠定基礎；三是適配極端工藝條件，能耐受高溫燒結、高速涂布等嚴苛工況，保障生產連續性；四是調控涂層結晶效能，加速結晶進程并優化結晶形態，延長載流子存續時間，顯著提升產品功能特性。

二、難涂材料的核心特性與涂覆難點

聚丙烯（PP）、聚乙烯（PE）、聚四氟乙烯（PTFE）、硅橡膠等基材，因表面能偏低、化學惰性突出、微觀結構特殊等特質，成為涂布工藝中的典型難涂物料。表面能不足是核心瓶頸，PP與PE的表面能僅維持在29-31mN/m區間，PTFE更是低至18-22mN/m，遠低于涂料鋪展所需的臨界表面張力（通常需≥40mN/m），導致涂料在其表面無法充分鋪展，形成珠狀接觸形態，界面附著力近乎為零。

化學惰性層面，這類材料的分子鏈多為飽和碳鏈結構，缺乏羥基、羧基等活性官能團，涂料中的交聯組分與固化劑難以與之形成穩定化學鍵，僅能依靠微弱的物理作用力維系附著，界面結合強度極差。硅橡膠的涂覆難度更為特殊，其主鏈為穩定的Si-O鍵，側鏈連接甲基基團，不僅表面能低，化學穩定性也極強，普通涂料無法與之發生反應，必須采用專用底涂劑引入活性位點方可改善。同時，拋光金屬鎳等基材表面光滑度極高（Ra<0.1μm），缺乏機械錨固所需的粗糙結構，半結晶材料的晶界微裂紋也難以被涂料滲透，進一步加劇了附著難題。

三、主流底涂劑類型與適配場景

不同類型底涂劑依托差異化作用機理，適配多樣化應用場景：硅烷偶聯劑憑借“無機官能端-基材、有機官能端-涂層”的雙向化學鍵合架橋效應，成為無機材料與有機聚合物粘接增強的主流選擇，應用場景覆蓋廣泛；氯丁膠類底涂劑通過溶劑揮發形成高彈性膠膜，依托物理錨固與溶劑型膠粘劑的共溶協同作用，常用于橡膠、塑料等物料的粘接預處理環節。

聚氨酯類底涂劑憑借與聚氨酯系涂料、膠粘劑的結構相似性，實現分子鏈間的互擴散融合，顯著增強對ABS、PP等塑料基材的界面附著力；轉化型底涂劑則通過表面刻蝕、化學改性改變基材表層化學狀態，例如采用磷化液對鋼鐵基材進行處理形成磷酸鹽轉化膜，借助專用蝕刻劑對PTFE表面改性，專門針對難粘材料的涂覆需求設計。

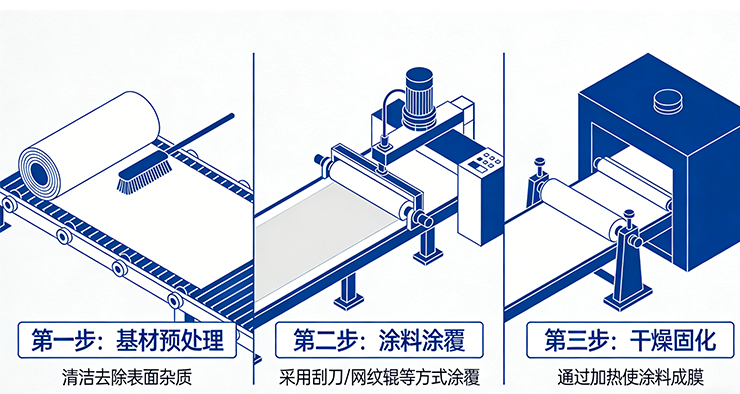

四、PET基膜底涂實戰方案與工藝要點

以PET基膜為典型案例，其低表面能、高結晶度的固有特性導致界面附著力不足，需通過全流程工藝優化實現高效底涂處理。預處理階段可采用電暈改性技術，將基材表面張力提升至50dynes/cm以上，或預先涂覆納米級專用處理劑構建打底層；底涂劑選型優先采用聚酯型水性聚氨酯，依托分子鏈中的酯鍵結構提升與PET基材的相容性，搭配環氧硅烷類交聯劑，進一步增強底涂層的致密性與結構穩定性。
關鍵詞：非晶硅鋼涂布機
涂布工藝可選用微凹版涂布、狹縫擠出涂布等技術，精準控制干膜厚度在0.5-3μm區間；干燥固化環節需兼顧樹脂成膜需求與PET基材的耐熱極限（通常不超過120-150℃），確保底涂劑充分聚結并完成交聯反應。測試評估環節，采用百格法（參照ASTM D3359標準）、剝離強度測試定量評估附著力，結合接觸角測試、紅外光譜分析驗證基材處理效果與底涂質量，同時優化助劑選型與儲存規范，規避氣泡殘留、涂層脆化等不良問題。
