高速卷膜涂布生產線上，糾偏系統堪稱維系產線穩定的“核心中樞”，更是避免物料損耗、保障產品合格的關鍵裝備。膜片走偏偏移、收卷端面高低不齊、邊緣刮傷破損、涂布位置偏移、復合工序錯位——凡是與膜片走膜位置相關的生產痛點，追根溯源幾乎都與糾偏系統的運行狀態息息相關。不少一線操作員、資深工藝師傅常常陷入選型與調試的困境：自家涂布產線究竟該搭配前糾偏還是后糾偏？糾偏系統的核心工作邏輯的是什么？遇到膜片跑偏、系統抖動、糾偏失靈等突發情況，如何快速排查解決？今天，我們全程摒棄冗余理論，直擊核心，一次性拆解涂布糾偏的選型邏輯、工作原理、常見故障及調試方法，通俗易懂、可直接落地，看完就能上手解決現場實際問題。

首先要明確一個核心認知：涂布機之所以必須配備糾偏系統，本質是為了破解高速卷膜產線的固有痛點。卷膜涂布產線的走膜路徑通常較長，張力波動頻繁且難以控制，加之生產中所用的PE、PET、光學膜、鋰電隔膜、保護膜等基材，大多具有薄軟、易拉伸、易變形的特性，在放卷、牽引、涂布、烘干、收卷的全流程中，極易出現各類偏移隱患：放卷膜卷本身端面不齊，導致來料初始偏移；涂布輥、導向輥的平行度存在偏差，引發膜片走膜過程中逐漸跑偏；高速運行狀態下，細微偏移量不斷累積放大，最終導致收卷端面凹凸不平、錯邊嚴重，成品直接判定為不合格。糾偏系統的核心職責，就是實時追蹤膜片的邊緣或中心線位置，通過自動化橫向修正動作，將膜片始終穩定在預設的走膜軌跡上，從根源上規避上述各類問題。其中，涂布機最關鍵的兩個糾偏節點，分別是前糾偏（又稱放卷糾偏）與后糾偏（又稱收卷糾偏），二者分工明確、協同互補，選型是否合理，直接決定了涂布精度與成品品質的高低。

關于前糾偏與后糾偏的選型，核心是理清“源頭把控精度”與“末端兜底品質”的核心差異，結合產線需求精準匹配。前糾偏（行業常稱EPC放卷糾偏），安裝位置介于放卷架與涂布機頭（或牽引輥）之間，核心作用是從源頭修正放卷來料的偏移問題，確保膜片進入涂布工作區時，位置絕對精準穩定，進而保障涂布邊距均勻一致，從根本上杜絕偏涂、漏涂、涂覆不均等影響產品性能的問題。其核心執行結構包括可移動放卷支架、擺動式糾偏架及糾偏導輥組，特別適配涂布精度要求嚴苛（邊距控制在±1mm以內）、基材薄軟易拉伸、來料膜卷端面不齊或存在明顯偏心的生產場景。簡單來說，前糾偏的核心價值是把控涂布質量，從源頭將膜片走正，為后續所有工序的穩定開展筑牢基礎，避免因初始偏移導致后續全流程出錯。

后糾偏（行業常稱WPC收卷糾偏），安裝在涂布、烘干、牽引等核心工序完成后、收卷機構之前，核心作用是修正膜片在全流程運行中累積的偏移量——無論中間走膜過程中出現輕微的位置偏差，后糾偏都能通過精準修正，最終保證收卷端面平整光滑、無錯邊、無臺階，確保成品外觀達標。其執行結構主要由可移動收卷機架與伺服糾偏驅動器組成，適配于成品膜對端面整齊度、外觀等級要求較高，產線長度較長、張力波動幅度大、偏移量易累積的生產場景，尤其在分切、復卷、成品出貨前的最后一道工序中，后糾偏是保障成品品質的必備配置。通俗來講，后糾偏的核心價值是守住成品外觀底線，在末端做好兜底，避免因全流程偏移累積導致成品報廢，減少物料損耗。而對于光學膜、鋰電材料、高端功能涂層等對涂布精度要求極高的場景，高配產線通常采用“前糾偏+后糾偏”的雙配置模式，形成全流程閉環控制，既能保證涂布精度，又能保障收卷品質，大幅降低產線故障發生率。

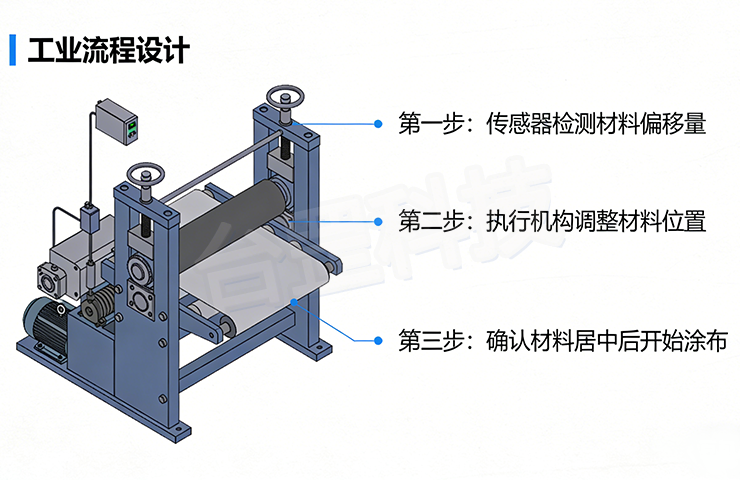

涂布糾偏系統的工作原理并不復雜，目前涂布行業主流采用的是光電式與超聲波式兩種糾偏系統，整套系統由傳感器、控制器、執行器三大核心部件組成，工作邏輯清晰易懂、便于理解。第一步是追蹤檢測，由專用傳感器對準膜片邊緣，實時捕捉膜片的位置變化：其中，光電傳感器更適用于不透明膜材、普通常規膜片的檢測，而超聲波傳感器則專門適配透明膜、啞光膜、薄軟易變形膜材，可有效避免因膜材反光導致的檢測誤判，提升位置捕捉的精準度。第二步是運算判斷，控制器接收傳感器傳輸的實時位置信號，與預設的膜片中心或邊緣基準位置進行對比，精準計算出膜片的偏移量，并快速輸出針對性的修正指令。第三步是執行修正，執行器（常用伺服電機、液壓油缸等）根據控制器的指令，帶動放卷架、收卷架或糾偏導輥進行橫向移動，將偏移的膜片精準拉回預設走膜位置，全程實現自動化、實時化、不間斷修正，無需停機干預，簡單概括就是“捕捉偏移—計算偏差—精準修正”的閉環控制邏輯。

結合涂布現場的高頻故障案例，我們整理出8類最常見的糾偏問題及最簡排查思路，無需盲目調試參數、浪費時間，按步驟排查即可快速解決。若出現膜片持續跑偏、糾偏系統無任何動作的情況，優先檢查傳感器是否對準膜邊、鏡頭有無灰塵或雜物遮擋，糾偏方向是否設置反向（即左偏右修、右偏左修設置錯誤），同時排查執行器是否卡死、氣動糾偏的氣源壓力是否達標；若出現糾偏系統來回抖動、膜片起皺的問題，多是糾偏增益（即靈敏度）調至過高，導致超調震蕩，或死區設置過小，輕微偏移就觸發頻繁修正，也可能是導向輥不水平、膜片受力不均導致；若透明膜檢測不準、出現誤動作，需立即更換超聲波傳感器（光電傳感器不適配透明膜），同時清潔傳感器鏡頭，避免灰塵、涂布霧氣附著引發的檢測偏差；若收卷端面仍不齊、后糾偏失效，需調整傳感器安裝位置，盡量靠近收卷輥以減少響應滯后，同時檢查收卷架導軌潤滑情況、張力是否穩定。此外，膜邊刮傷、低速運行正常但高速跑偏、糾偏系統單邊運行不回位、涂布邊距忽大忽小等問題，均可通過針對性排查快速定位根源、解決問題。
關鍵詞：非晶硅鋼涂布機
分享3個涂布現場實操性極強的糾偏調試技巧，幫助大家快速提升調試效率、減少故障。第一，先調張力再調糾偏，據一線實操經驗總結，90%的膜片跑偏問題，并非糾偏系統故障，而是產線張力不穩定導致，穩定張力是糾偏系統正常工作的前提；第二，合理設置死區，建議保留0.5~1mm的死區范圍，無需追求百分百零偏差，過度追求精準會導致糾偏系統頻繁動作，引發膜片抖動、起皺；第三，優化傳感器安裝位置，盡量將傳感器靠近修正點，安裝距離越近，位置檢測的精度越高，信號響應滯后越小，糾偏效果越穩定。卷膜涂布產線的穩定高效運行，離不開一套調試合理、運行穩定的糾偏系統，分清前糾偏與后糾偏的核心分工，理解其工作原理，熟練掌握常見故障的排查方法，就能大幅減少偏膜、皺膜、廢卷等問題，有效提升生產效率與成品良率，降低生產成本。
